ĐỒNG NAI — Khách hàng tại nhà máy Panasonic báo cáo quạt hút F-F-1-11-2 phát ra tiếng kêu bất thường, tăng dần theo tốc độ vận hành.

Đội kỹ sư của Công ty TNHH TM-DV-KT Tài Phước nhanh chóng có mặt và bắt đầu “khám bệnh tại hiện trường”

Bằng ống nghe cơ khí (mechanic stethoscope), kỹ sư “nghe tim” cụm puly truyền động để phát hiện các tạp âm – tương tự như bác sĩ nghe nhịp tim bệnh nhân.
Tiếng rào rạo báo hiệu bạc đạn mòn; tiếng rít liên tục cho thấy lệch đồng tâm hoặc dây curoa căng sai.

Chẩn đoán sơ bộ ban đầu: bể bạc đạn trục cánh (Q2), ổ bi mô tơ kêu nhẹ (Q1), kèm dấu hiệu lệch đồng tâm puly–dây curoa và mất cân bằng động cánh.

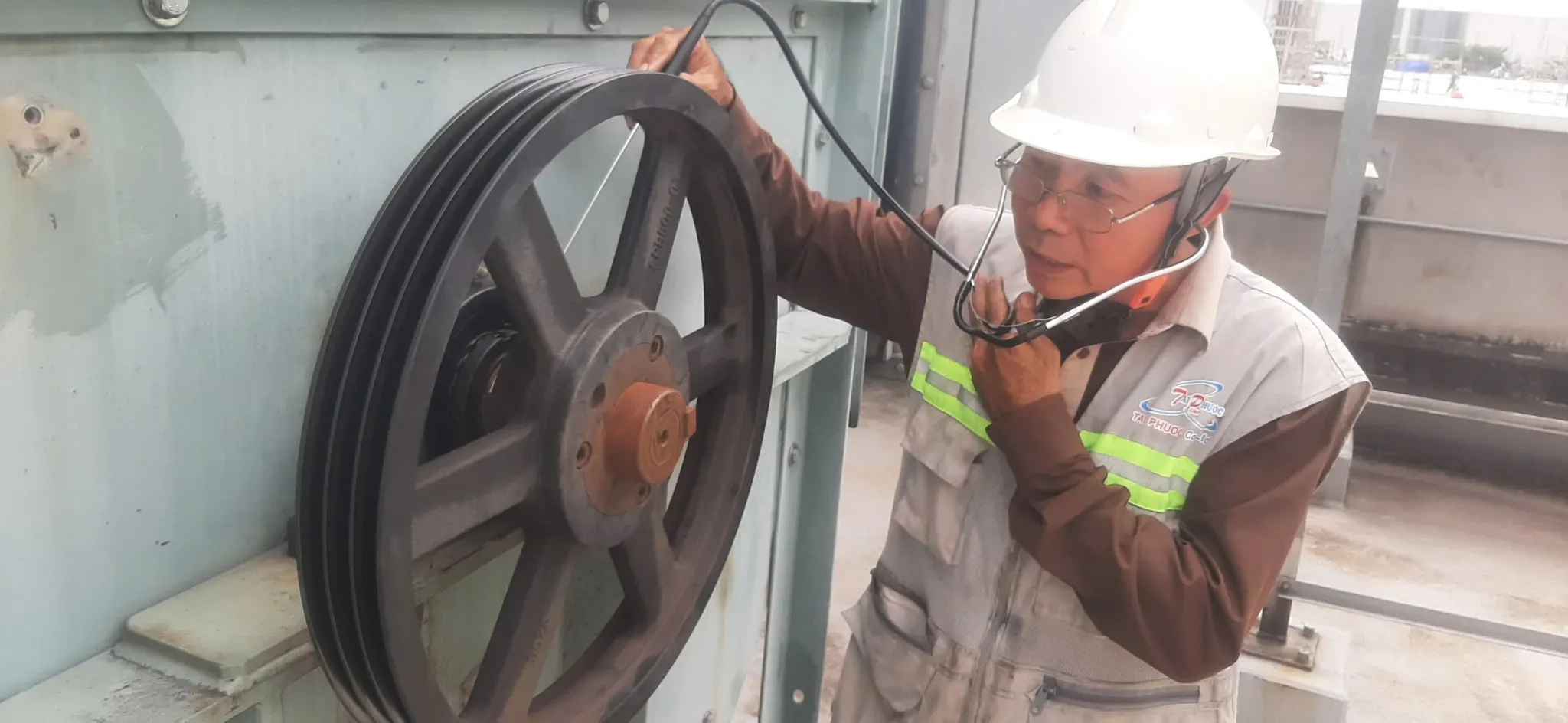

Kỹ sư Tài Phước dùng ống nghe cơ khí kiểm tra tiếng ồn của puly quạt hút – thao tác “chẩn bệnh” đặc trưng của những bác sĩ máy công nghiệp.

Kiểm tra mô tơ – Bước “khám chi tiết” từng ổ bi

Tiếp cận phần mô tơ truyền động, kỹ sư cúi sát kiểm tra ổ bi (Q1) – khu vực thường xuất hiện rung ồn khi bạc đạn khô mỡ hoặc sai lực căng dây curoa.

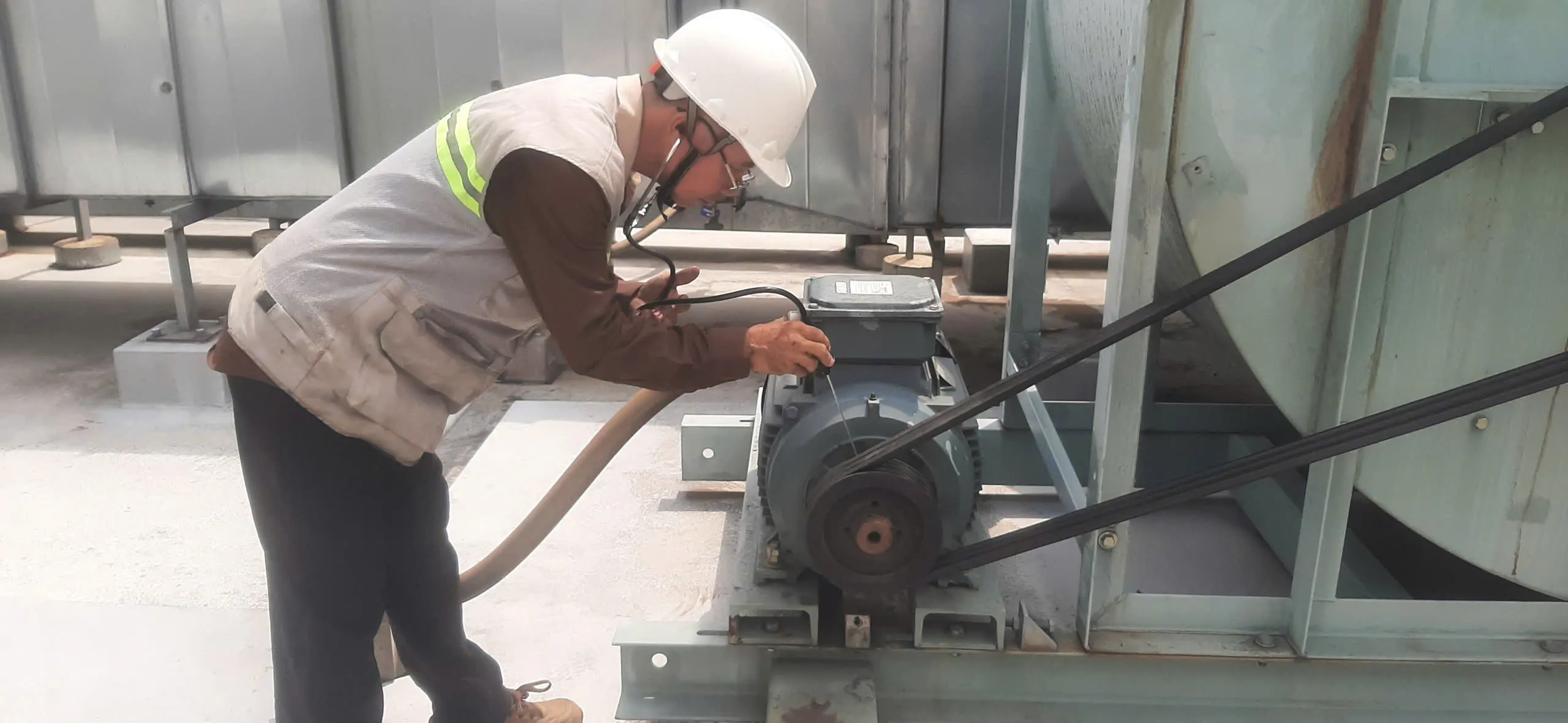

Kỹ sư Tài Phước kiểm tra ổ bi mô tơ bằng ống nghe cơ khí – phát hiện tiếng kêu nhỏ (Q1), dấu hiệu sớm của bạc đạn mòn.

Động cơ trong hệ là 3-phase induction motor 30 kW – 40 HP, tốc độ 1470 rpm.
Tiếng kêu nhẹ ở ổ bi đầu puly là tín hiệu cảnh báo sớm, giúp nhóm kỹ sư khoanh vùng chính xác khu vực cần xử lý.

Kiểm tra gối đỡ bạc đạn – “Điểm nghi ngờ Q2”

Bên trong cụm quạt hút, kỹ sư tiến hành soi và nghe tại gối đỡ trục cánh (Pillow Block Bearing) – nơi được nghi là nguyên nhân chính gây ồn.

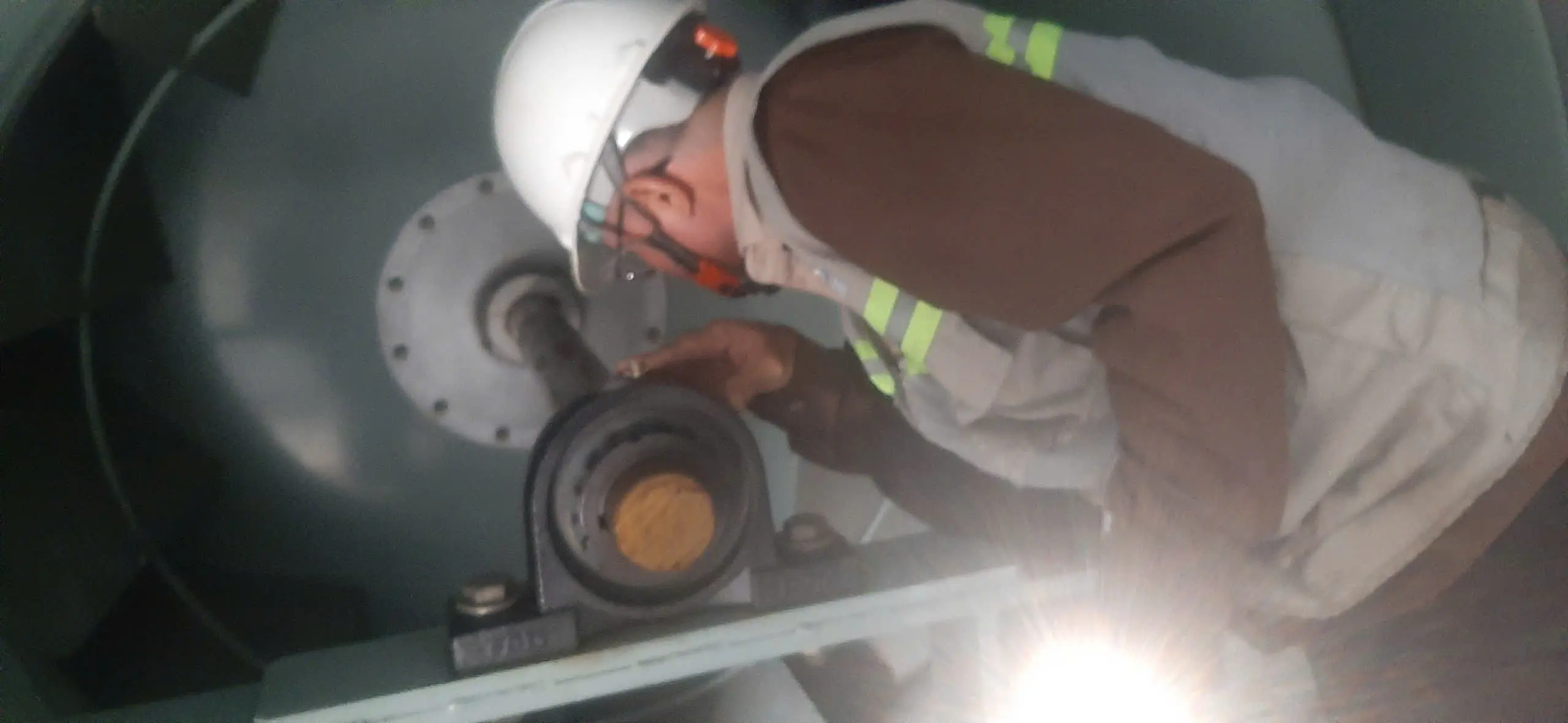

Kỹ sư Tài Phước kiểm tra gối đỡ bạc đạn trục cánh quạt – vị trí phát sinh tiếng ồn bất thường của quạt F-F-1-11-2.

Cụm tròn màu đen là gối đỡ P2xx, bên trong chứa ổ bi đỡ trục quạt.
Vật liệu màu vàng ở đầu trục là lớp bảo vệ tạm khi ngưng máy, giúp ngăn bụi lọt vào bạc đạn.
Đây chính là vị trí Q2 – bạc đạn trục cánh bị bể/mòn, gây rung và có nguy cơ dừng toàn bộ hệ thống thông gió nếu không xử lý kịp.
Người kỹ sư đang soi – nghe – kiểm tra độ rơ/độ êm của ổ bi, bước quan trọng để xác định tình trạng hư hỏng (rỗ bi, khô mỡ, lệch tâm…).

 Cận cảnh chi tiết hư hỏng – Gối đỡ P216 / UK216

Cận cảnh gối đỡ bạc đạn P216 – UK216 của trục cánh quạt, vị trí được xác định bể ổ bi gây tiếng ồn và rung mạnh.

Đây là ổ bi UK216 gắn trong gối đỡ P216, loại tiêu chuẩn chịu tải nặng.
Bề mặt ngoài ổ bi bị chảy dầu mỡ đen, bám bụi, cho thấy dấu hiệu rò mỡ và nhiệt độ cao – đây là hiện tượng thường gặp khi bạc đạn bị rỗ bi hoặc lệch tâm, khiến mỡ bị ép ra ngoài.
Màu xỉn và viền dầu quanh mép ổ bi cho thấy tình trạng vận hành đã lâu không được vệ sinh hoặc tái bôi trơn đúng chu kỳ.
Các rãnh khóa và chốt định vị giúp cố định trục ở tốc độ cao. Khi bể bạc đạn, vết rỗ và mỡ cháy sẫm màu là những dấu hiệu nhận biết điển hình.

Bên trong “ca bệnh” – Khi lệch tâm nhỏ gây hậu quả lớn

Hai ảnh tiếp theo ghi lại cụm puly – dây curoa – trục quạt, nơi phát hiện lệch đồng tâm.

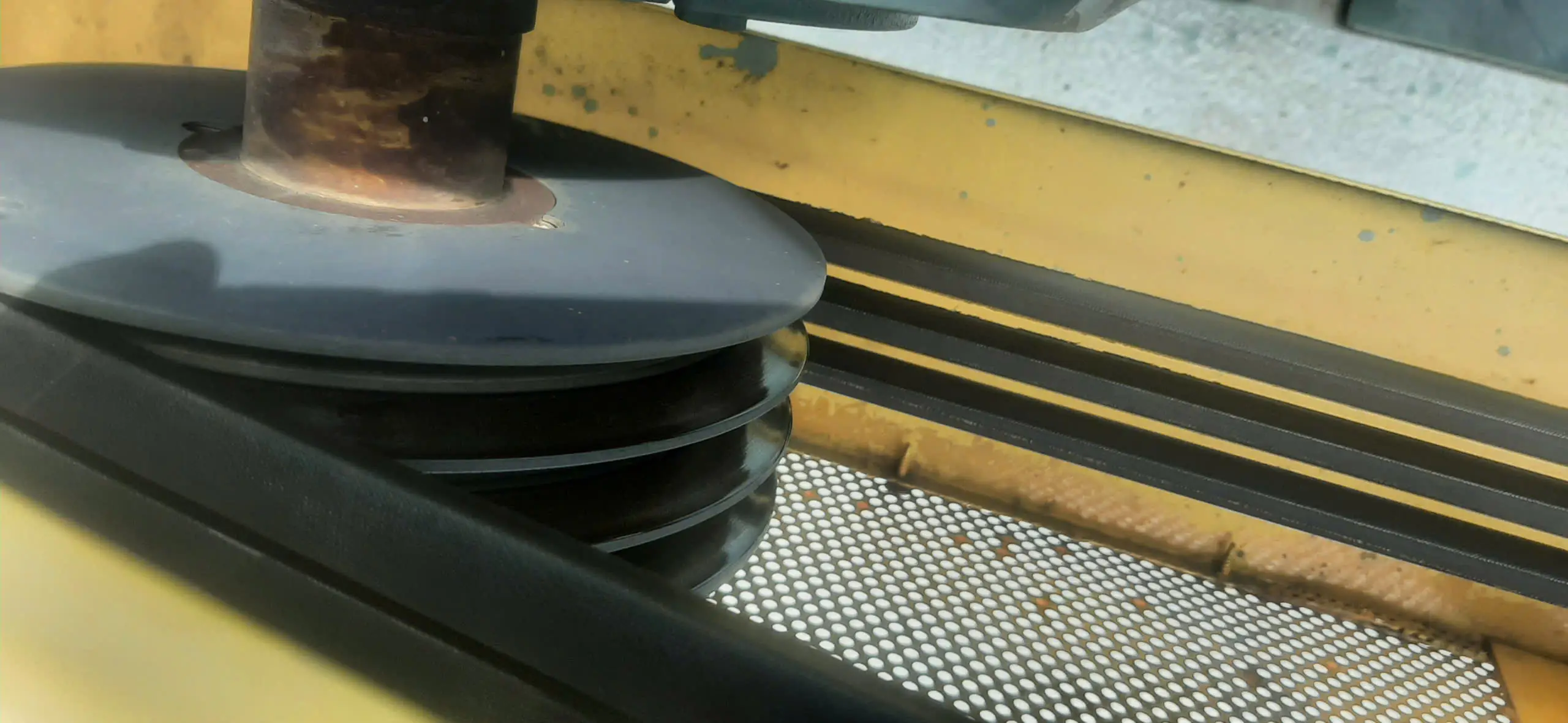

Cận cảnh puly mặt trên

Cận cảnh cụm puly truyền động của quạt hút F-F-1-11-2 – vết mòn và rỉ sét cho thấy tình trạng lệch tâm và rung kéo dài, nguyên nhân trực tiếp gây bể bạc đạn.

Hình cho thấy puly 3 rãnh (triple-groove) nối với dây curoa truyền động từ mô tơ.
Vết mòn không đều trên rãnh dây và dấu rỉ sét ở cổ trục là dấu hiệu cho thấy lệch đồng tâm (misalignment) và rung kéo dài.
Đây là một trong những nguyên nhân chính khiến bạc đạn cốt cánh quạt bị quá tải và bể (Q2).

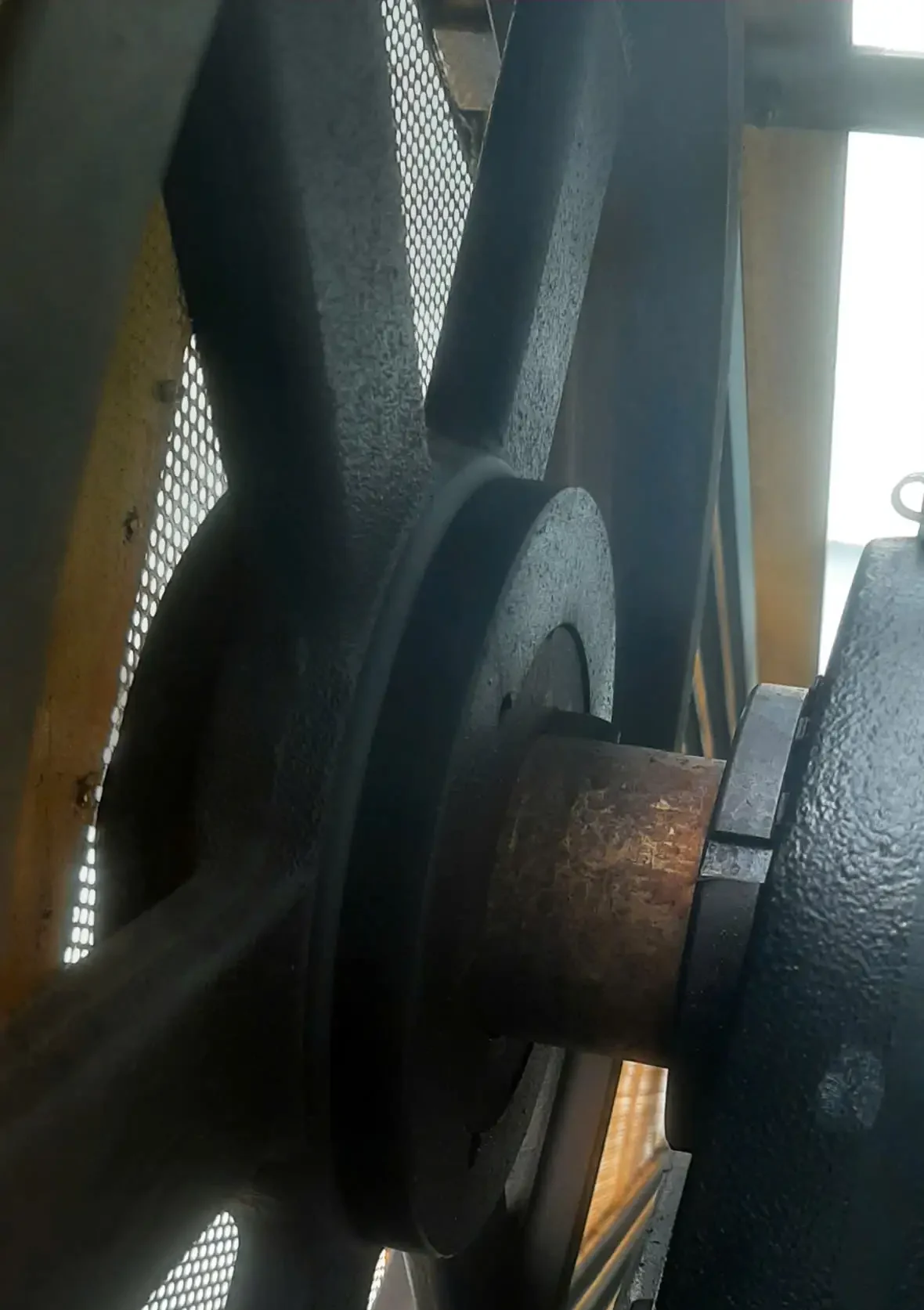

 Puly nhìn từ bên hông
Cụm puly và gối đỡ trục cánh quạt – sai lệch đồng tâm nhỏ nhưng gây hậu quả lớn: rung cộng hưởng và bạc đạn quá nhiệt.

Ta thấy rõ trục quạt gắn với ổ bi gối đỡ P216, cùng đĩa puly bị xê dịch nhẹ so với đường tâm trục.

Khi độ song song giữa puly mô tơ và puly quạt sai lệch, dây curoa sẽ bị ăn mòn mép — tạo ra rung cộng hưởng và nhiệt cục bộ ở ổ bi.

“Chỉ cần lệch 1–2 mm ở tâm puly cũng đủ khiến bạc đạn chịu tải lệch hàng nghìn vòng quay mỗi phút,” kỹ sư trưởng của Tài Phước chia sẻ.

Tổng kết kỹ thuật – Giải pháp và bài học thực tế

Sau khi hoàn tất khảo sát, đội Tài Phước đề xuất quy trình khắc phục 5 bước:

1. Thay mới bạc đạn trục cánh bằng loại chịu nhiệt ≥ 120 °C.

2. Kiểm tra và thay đồng bộ ổ bi mô tơ nếu phát hiện rỗ hoặc độ rơ.

3. Căn chỉnh đồng tâm puly – dây curoa bằng laser alignment.

4. Vệ sinh, cân bằng động cánh quạt.

5. Chạy thử, đo rung – nhiệt – dòng, lập biên bản nghiệm thu.

Kết quả dự kiến: giảm ồn 30–50 %, phục hồi hiệu suất hút gió, kéo dài tuổi thọ bạc đạn và tiết kiệm điện nhờ giảm trượt cơ học.

 Ý nghĩa hình ảnh & thương hiệu

Chuỗi ảnh trên không chỉ thể hiện quy trình kỹ thuật, mà còn khắc họa rõ tinh thần “Bác sĩ máy bơm” – biểu tượng của đội kỹ sư Tài Phước:

“Chẩn đoán bằng tai, xác minh bằng thiết bị, xử lý bằng kinh nghiệm.”

Mỗi hình ảnh đều mang tính giáo dục kỹ thuật và truyền cảm hứng nghề nghiệp – minh chứng cho phong cách làm việc “Trách nhiệm – Tận tâm – Chuyên nghiệp” mà Tài Phước theo đuổi.
